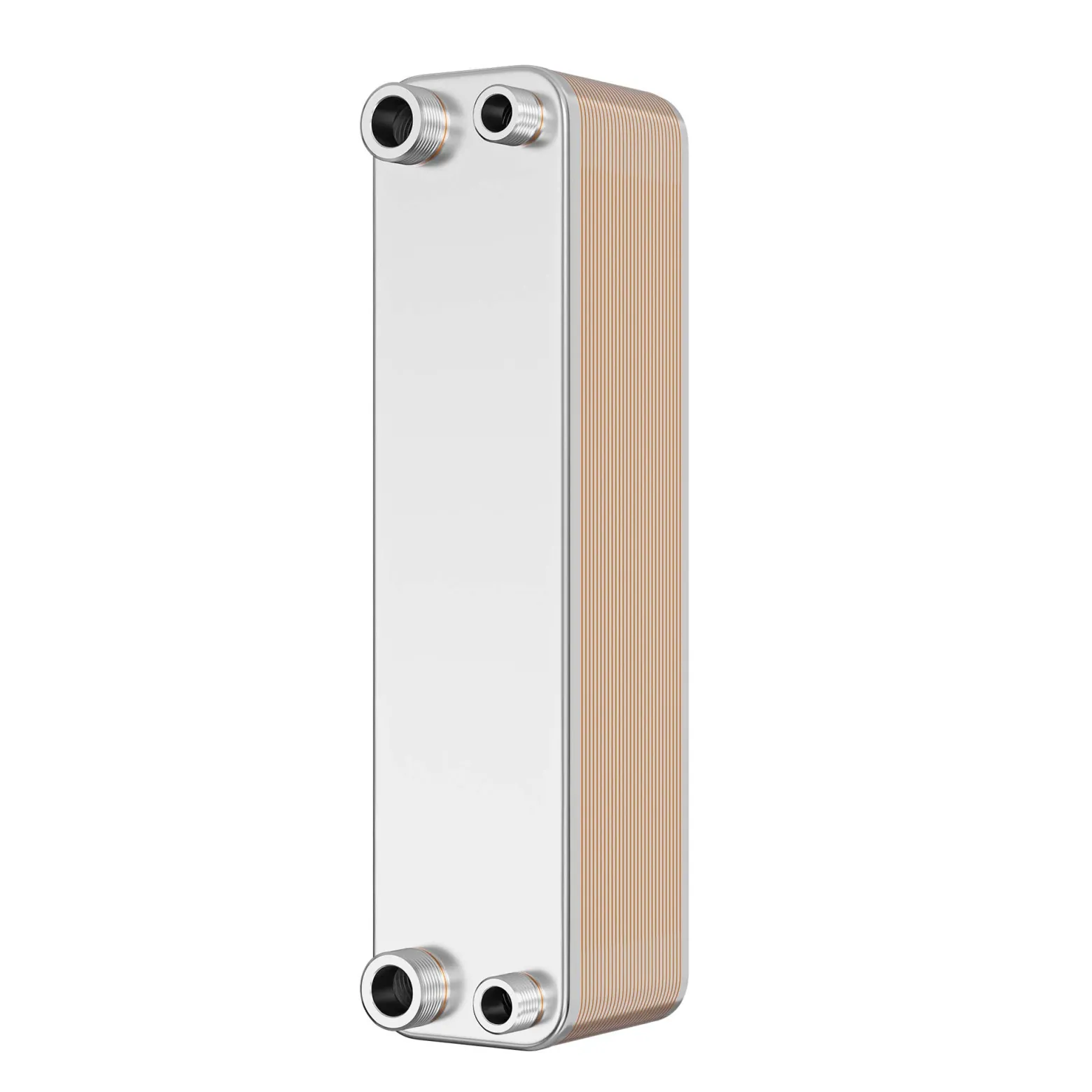

Wiltec Wärmetauscher 30 Platten, max. 125 kW, 4 m³/h 1,20 l je Durchgang, Plattenwärmetauscher aus Edelstahl als Wärmeüberträger

Versandgewicht: 2,50 kg

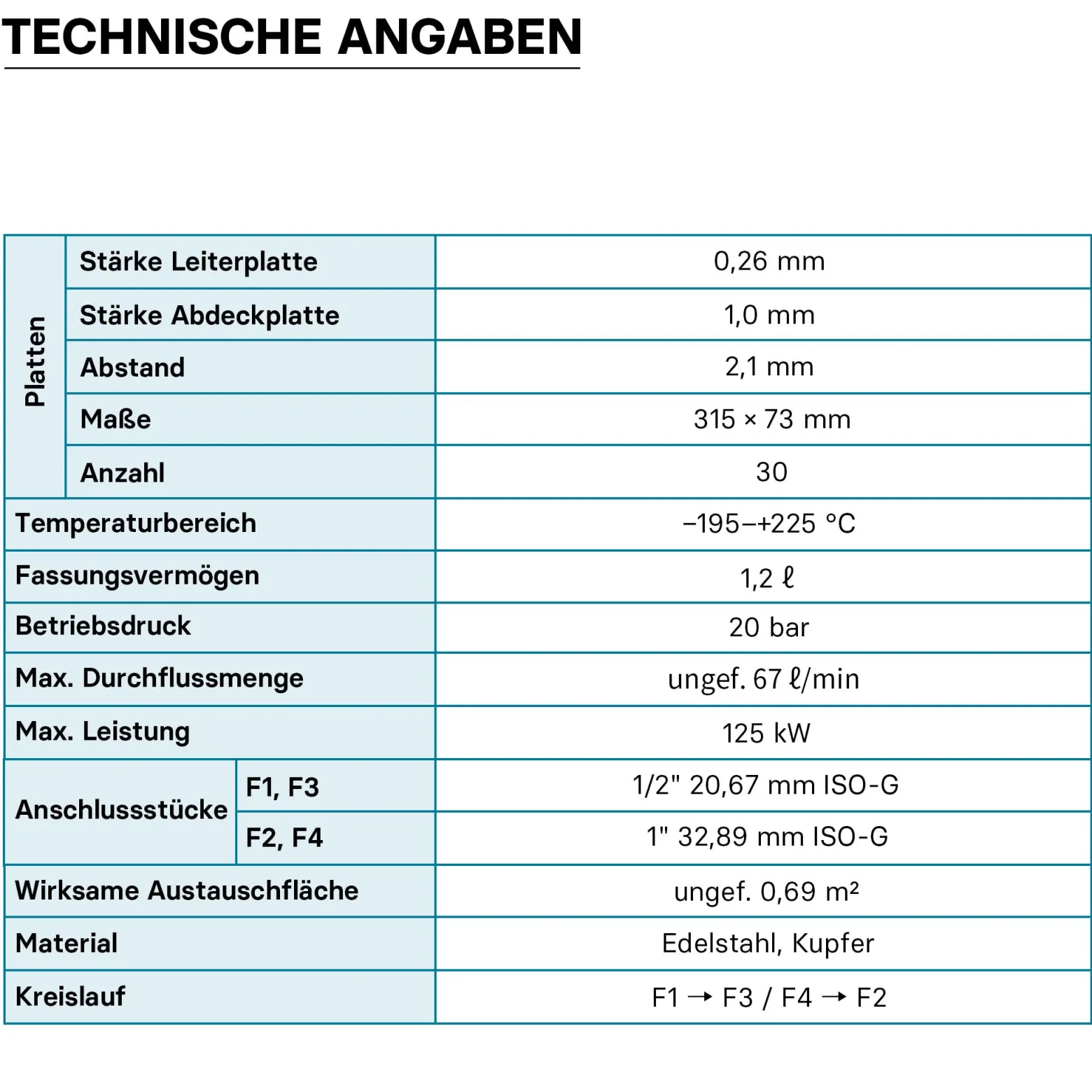

• Plattenwärmetauscher B3-23-30
• Max. Durchflussmenge 4 m³/h
• Volumen je Durchgang 1,20 l

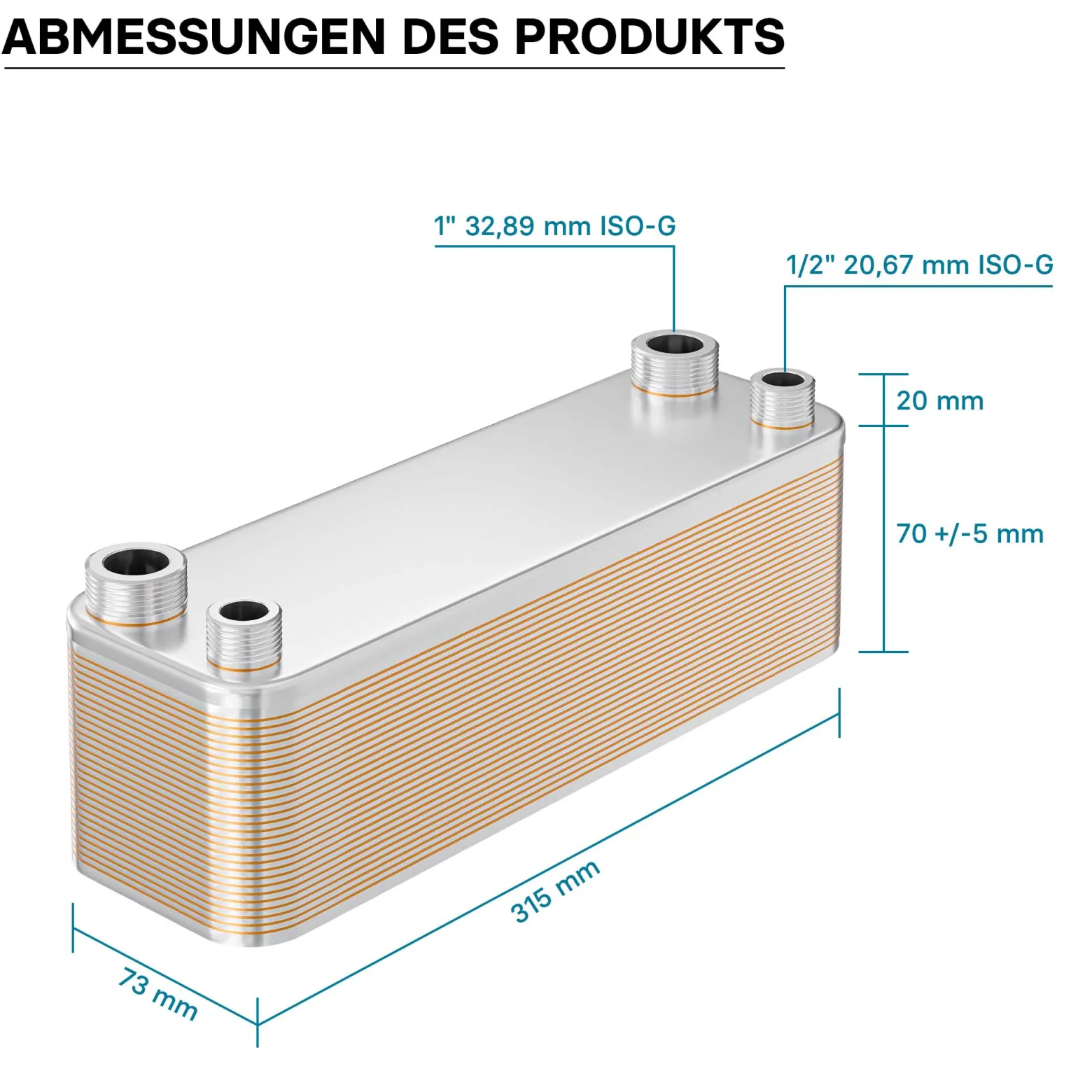

• F1 & F3 ½″ 20,67 mm nach ISO-G
• F2 & F4 1″ 32,89 mm nach ISO-G

Wärmeübertragung für sehr viele verschiedene Einsatzgebiete

Technikdetails:

Ein Plattenwärmetauscher ist eine Form der Wärmetauscher. Wärmetauscher werden auch als Wärmeüberträger bezeichnet. Dieser Begriff ist eigentlich angebracht, denn bei dem Vorgang handelt es sich nicht um einen Wärmeaustausch, sondern um eine Übertragung von Wärme von einem Medium an ein anderes. Der Plattenwärmetauscher besteht, wie schon der Name sagt, aus wellenförmigen Platten, die auf besondere Weise zusammengesetzt werden, denn zwischen den Platten befinden sich Zwischenräume, in denen abwechselnd das wärmeaufnehmende und das wärmeabgebende Medium fließt. Sowohl nach außen als auch unter den Medien ist das Gerät abgedichtet, was auf unterschiedliche Weise erfolgen kann. Es gibt geschraubte Plattenwärmetauscher, die über eine Reihe von Vorzügen verfügen, so sind sie zum Beispiel erweiterbar und führen die Strömung verschieden.

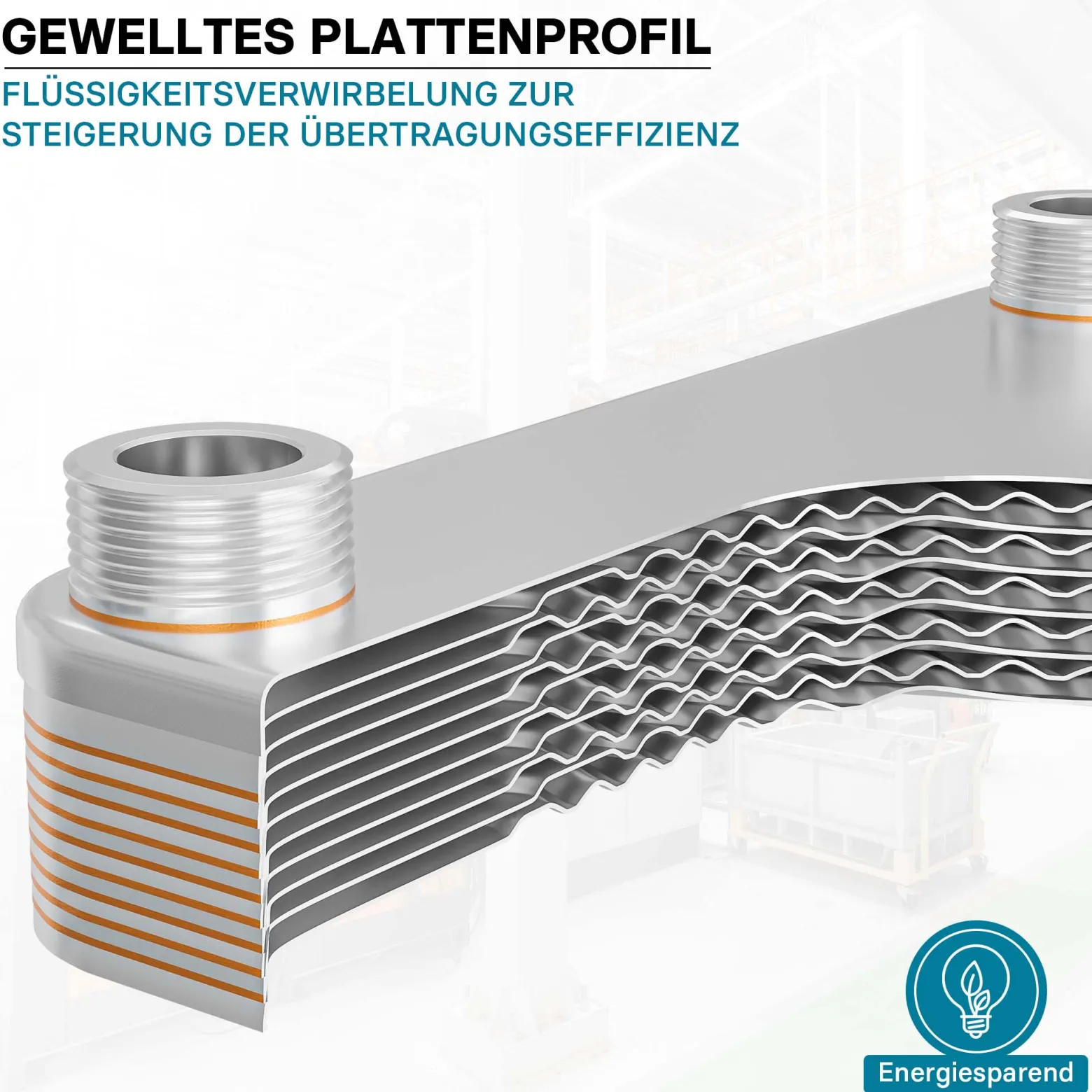

In der Bauausführung existieren unterschiedliche Plattenwärmetauscher. Vielfach bevorzugt werden so genannte gelötete Plattenwärmetauscher oder Wärmeübertrager, die dadurch gekennzeichnet sind, dass die diversen Platten miteinander verlötet werden. Dadurch kann auf andere Verbindungen verzichtet werden. Plattenwärmetauscher arbeiten effektiv, weil durch sie ein starker Wärmeübergang ermöglicht wird. Diesen kann man noch weiter erhöhen, indem Turbulenzen bei der Durchströmung erzeugt werden. Durch das Wellenprofil der Platten ist die turbulente Durchströmung gegeben. Obgleich Plattenwärmetauscher nicht sehr groß sein müssen, leisten sie viel, indem sie für eine große Wärmestromdichte sorgen. Plattenwärmetauscher sind Bauteile hoher Leistungsdichte und bieten hohe Effizienz bei kompakten Abmessungen und niedrigem Gewicht.

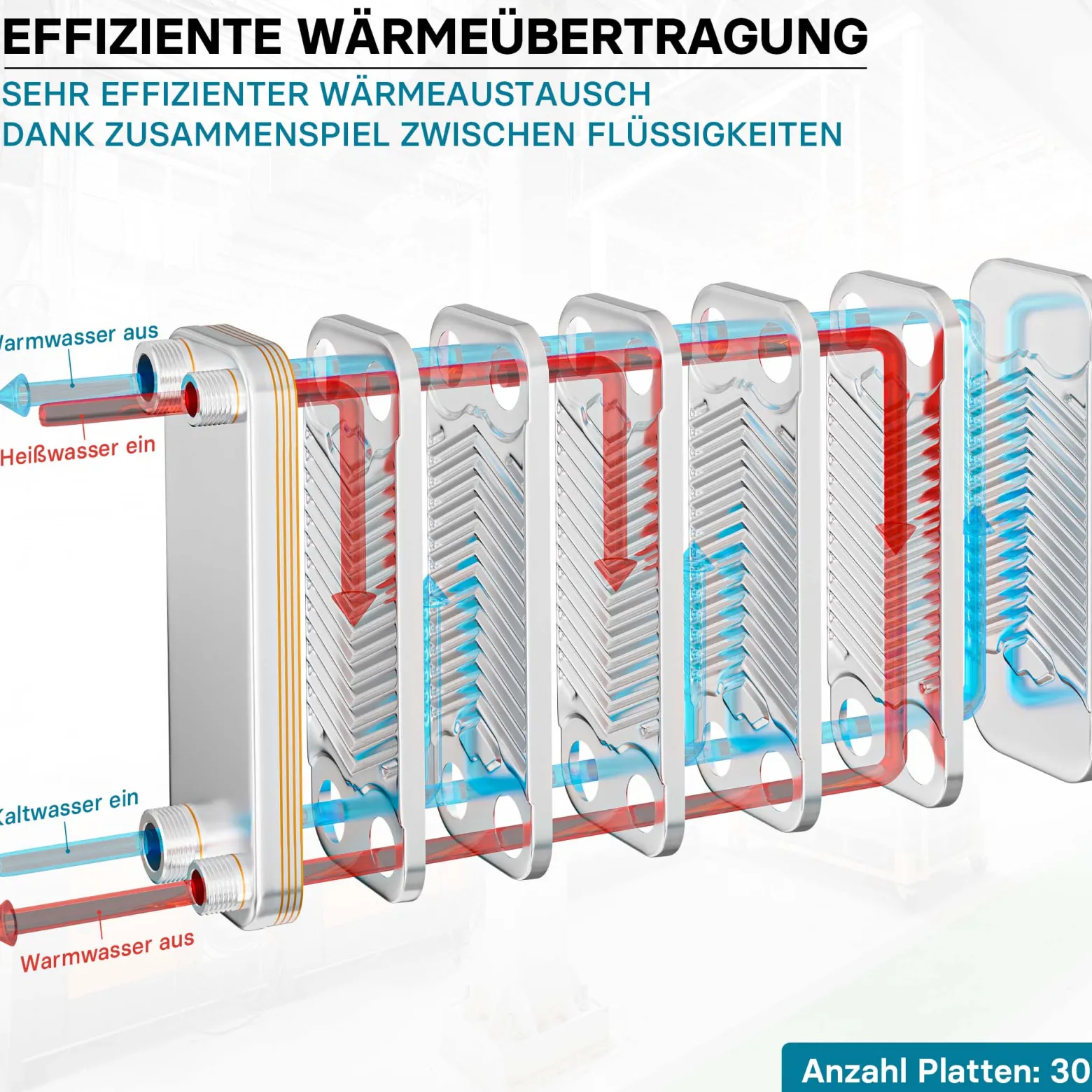

Gelötete Edelstahl-Plattenwärmetauscher bestehen aus geprägten Edelstahlplatten, die mit Kupfer im Vakuumverfahren verlötet werden. Beim Zusammenfügen wird jede zweite Platte um 180 Grad in der Ebene gedreht, wodurch sich zwei voneinander gedrehte Strömungsräume bilden, in denen die an der Wärmeübertragung beteiligten Medien im Gegenstrom geführt werden. Die Prägung der Platten erzeugt einen hochturbulenten Durchfluss. Dies ermöglicht eine sehr effektive Wärmeübertragung schon bei geringen Volumenströmen.

Vorteile:

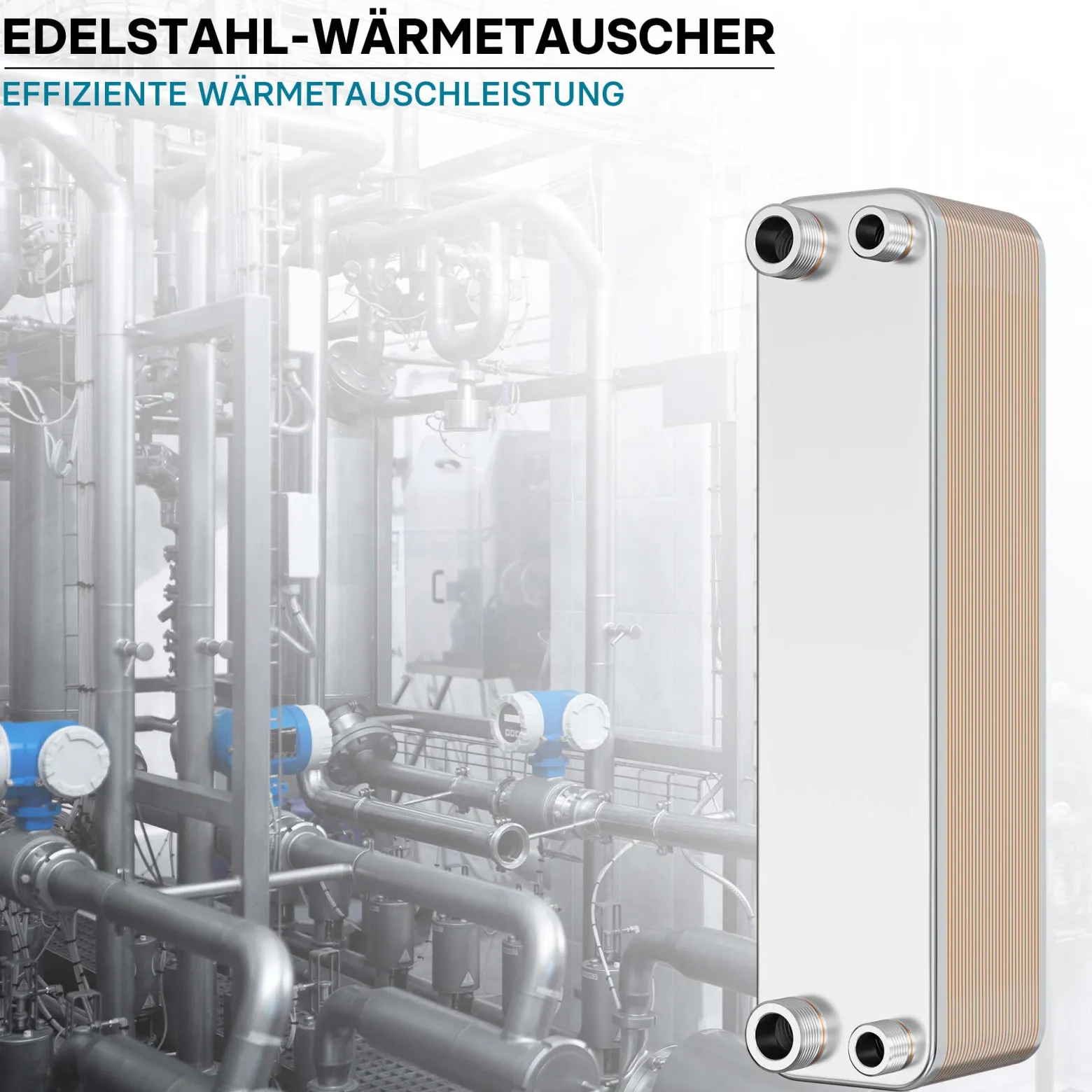

Der Wiltec Edelstahl-Plattenwärmetauscher B3-23-30 von Wiltec ist flexibel einsetzbar. Kompakte und kleine Baueinheit, geringes Gewicht, hohe Wärmeübertragungsleistung durch technisch ausgereifte Plattenprägung, hohe Betriebstemperaturen und Arbeitsdrücke*. Edelstahlmaterial sichert eine gute Korrosionsbeständigkeit, einfacher Einbau, extrem wartungsarm, servicefreundlich, kostengünstiges Großseriengerät.

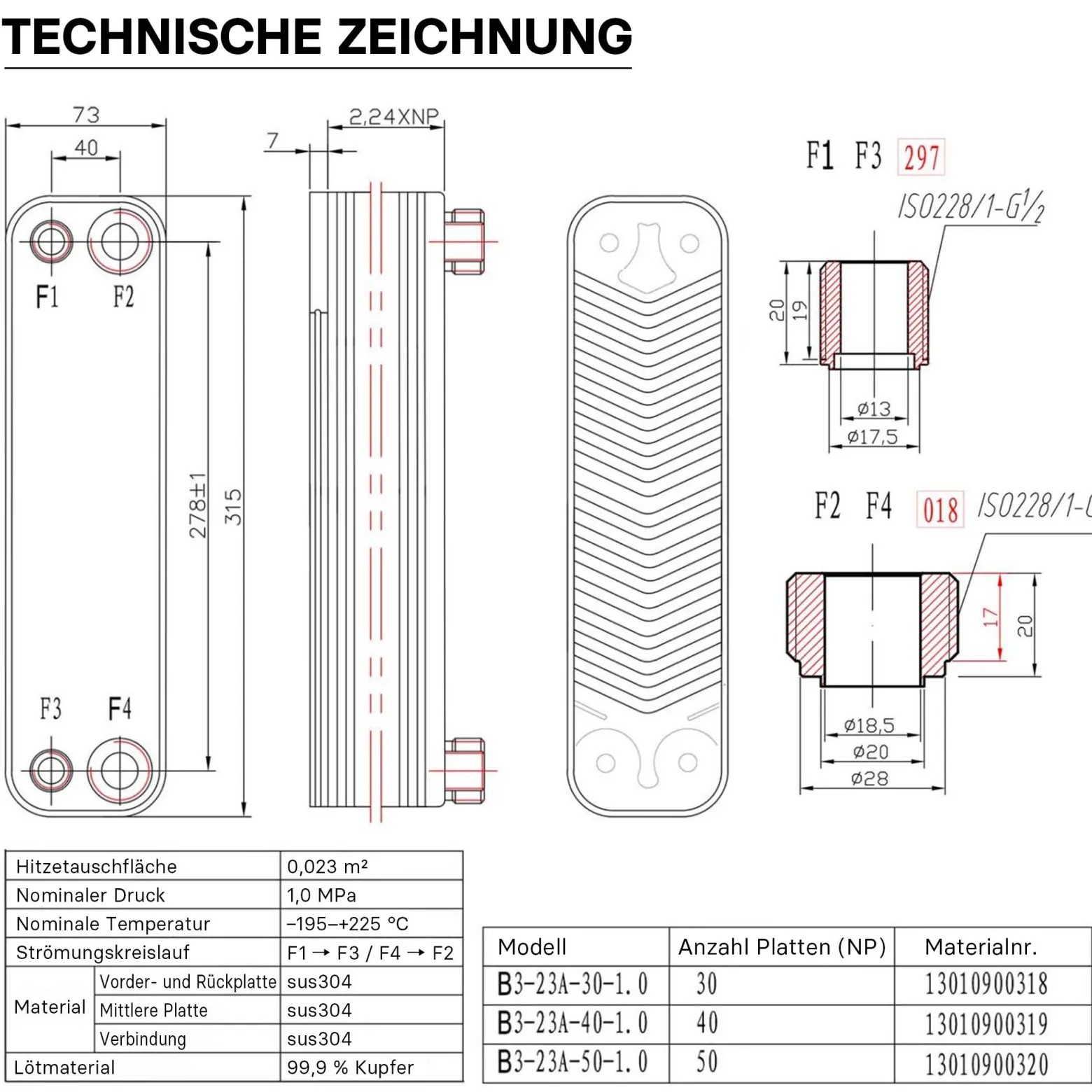

Anschlüsse:

F1 & F3 ½″ 20,67 mm nach ISO-G
F2 & F4 1″ 32,89 mm nach ISO-G

Anwendungsbereiche:

Der Plattenwärmetauscher wird beispielsweise in der Industrieheiztechnik, aber auch in der Kühl- und Solartechnik verwendet. Dank ihrer vielseitigen Verwendbarkeit finden sich Plattenwärmetauscher z. B. in

• Blockheizkraftwerken
• Klimaanlagen
• Wärmepumpen
• Fußbodenheizung
• der Wärmeauskopplung
• der Warmwasserbereitung
• der Gebäudeklimatisierung
• der Nahrungsmittelindustrie
• der Kälte- und Klimatechnik
• der Brauchwassererwärmung
• Wärmeversorgungsnetzen
• solarthermischen Anlagen
• frostgefährdeten Heizsystemen
• Wärmerückgewinnungssystemen
• der Schwimmbeckenwassererwärmung
• der Erwärmung regenerativer Kraftstoffe
• der Pflanzenölumrüstung bei Pkw und Lkw
• der Systemtrennung bei Fußbodenheizungen
• chemischen und pharmazeutischen Produktionsabläufen
• Übergabestationen in Fernwärmeversorgungsnetzen

Leistung:

Die Leistung der einzelnen Plattenwärmetauscher PWT ist abhängig von den Ein- und Austrittstemperaturen der verwendeten Medien auf der Primär- sowie auf der Sekundärseite und der Durchflussmenge.

Achtung:

Falls der Wärmetauscher an nicht erschütterungsfrei laufende Maschinen z. B. Bootsmotoren, motorbetriebene Maschinen verwendet werden soll, müssen unbedingt flexible Metallschläuche zur Verbindung verwendet werden.

*Da diese Wärmetauscher bislang noch nicht nach der Druckgeräterichtlinie 97/23 EG geprüft sind, beträgt die Druckfreigabe für Europa bis auf weiteres 0,5 bar. Die oben gemachten Angaben sind Angaben des Herstellers.
